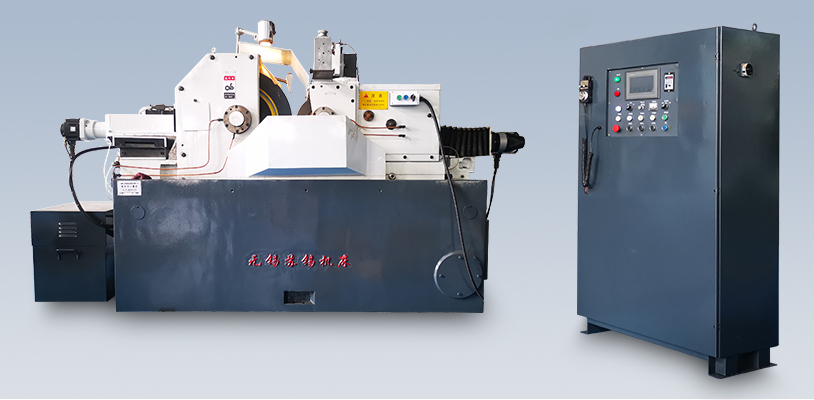

MGK-120数控高速无心磨床
机床配置
※西门子伺服电机及驱动器（三组）
※砂轮采用变频控制，达到自动恒线速度
※采用金刚笔进行修整，适合多台阶工件的磨削。
机床结构特性
※进给导轨采用6S软带贴塑，减少磨损，提高进给精度。
※进给传动采用精密级滚珠丝杆和行星齿轮减速机.进给间隙小化，传动精度更高，反应更灵敏。进给驱动由西门子伺服电机伺动，驱动平稳，定位精度高。
※砂轮.导轮采用双臂辅助支承。
※砂轮修整器同样采用伺服电机，由滚珠丝杆两轴联动，并采用V形钢导轨，保证修整平稳，磨损小.寿命长，便 于调整的特点，从而保证产品的圆度及表面粗糙度要求。
※导轮修整器采用减速电机驱动滚珠丝杆工作，稳定性更强。
※导轮的润滑采用集中润滑，使导轨的润滑更充分，并且更有规律，
※机床带有调整手轮，使调整控制尺寸更方便。
※上、下料机构（用户提供）我厂根据用户上下料机构功能要求预留I/O接口。
※根据客户要加装恒温油箱及磁滚纸带过滤装置。
技术参数
| 磨削直径 | 通磨 Through the mill | φ5-φ120mm |
| Grinding diameter | 切磨Cutting | φ5-φ120mm |
| 磨削长度 | 通磨 Through the mill | 250mm (砂轮宽200mm) 120mm (砂轮宽 100mm) |
| Grinding length | 切磨Cutting | 190mm (砂轮宽200mm) 90mm (砂轮宽 100mm) |
| 砂轮规格 Grinding wheel size | P600x200x305 (P600x100x305选配） | |
| 导轮规格 Guide wheel specifications | PSA300x200x127 (PS300x125x127选配） | |
| 砂轮转速 Wheel speed | 45m/s | |
| 导轮转速 Guide wheel speed | 0~220r/min | |
| 导轮回转角度 | 垂直面内Vertical plane | -2°~+5° |
| Guide the cycle of turn angle | 水平面内 The horizontal plane | 0~+3° |
|
砂轮与导轮中心连线至托架地面高 The wheel and guide wheel center to connect to the bracket ground |
210mm | |
| 工作精度 | 圆度 Roundness | 1μm |
| Working precision | 圆柱度 Cylindricity | 1.8μm |
| 机床总功率 | Total power of machine | 22.5KW |
| 机床重量 | Weight of machine | 5000Kg |
| 机床外形尺寸（长宽高）Overall Dimensions (LWH) | 约3000mmx2000mmx1800mm | |
